Para utilizar o aparelho, foi necessário adaptar a alimentação (15Vca, tensão alternada, 1,2A ) com transformador 127/15V 2A, interruptor (chave alavanca), entrada (rec) e saída (play) com conectores RCA (Fêmea), com identificação na serigrafia da placa de circuíto impresso e detalheo do conector do cabo plano (flat cable)
pois este aparelho não foi concebido para operar com equipamentos de áudio comum e sim com sistema Kenwood.
DETALHE DO CONETOR DO CABO PLANO (FLAT CABLE):
Ganhei este equipamento, estava parado por mais de seis anos, nas férias (Nov. 2014), resolvi botar para funcionar, devido a estar muito tempo parado, houve problemas na parte mecânica (engrenages e polias e correias), lubrifiquei a parte mecânica e troquei as correias.
Foi resoldada uma micro chave, devido a solda fria que desligava o deck "B" intermitentimente, independente da função acionada, pois a função da micro chave é indicar se há ou não fita presente no deck "B".
Após sanados os problemas, o aparelho funcionou normalmente.

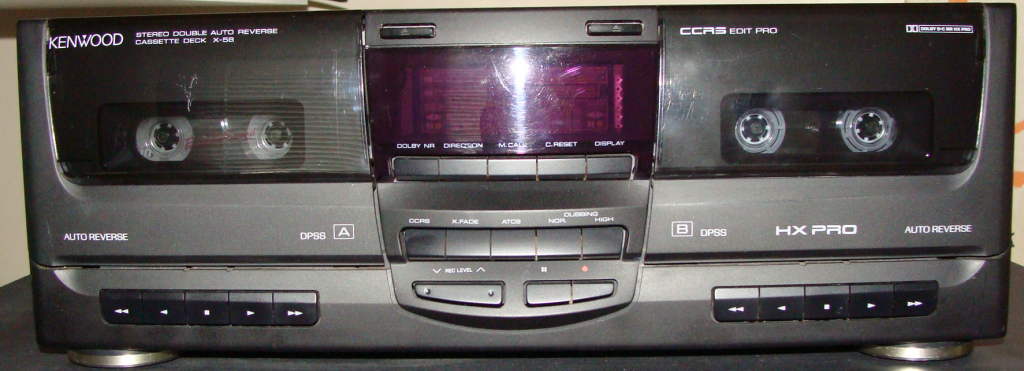

Vista do painel frontal:

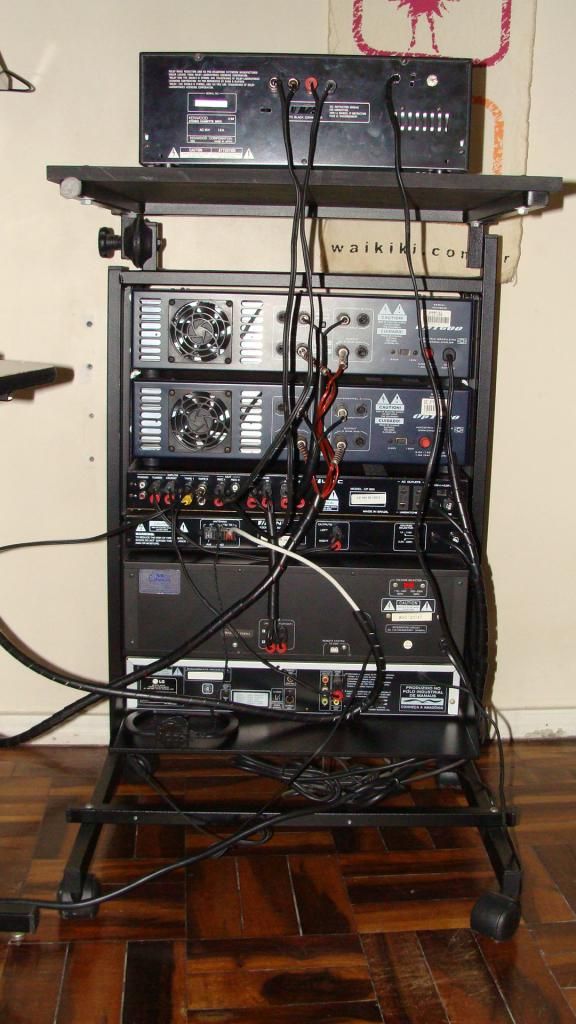

Vista do painel traseiro (primeiro equipamento de cima para baixo), conectado com os demais equipamentos:

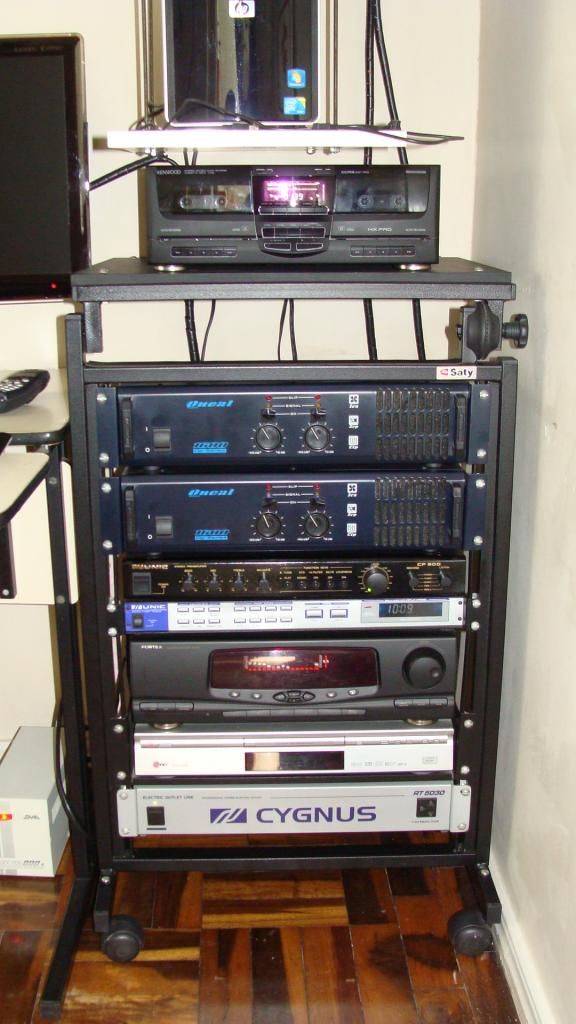

Vista do painel frontal e os demais equipamentos:
